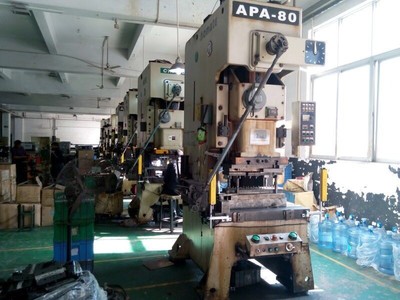

在現代化的工業生產中，沖床作為核心設備之一，其操作安全至關重要。河北滄州作為華北地區重要的機械加工基地，對沖床安全生產尤為重視。安全光柵保護器（也稱安全光幕）作為一種高效的非接觸式安全防護裝置，已成為沖床及配套設備不可或缺的安全屏障。本文將詳細介紹其安裝要點，并輔以高清細節圖片進行說明。

一、安全光柵保護器的重要性

安全光柵保護器通過發射和接收紅外光束，在沖床危險區域（如模具合模區）形成一道無形的“光墻”。一旦操作者的手、臂或其他身體部位進入該區域，光束被遮擋，光柵控制器會立即發出信號，控制沖床緊急停止，從而有效防止壓手、擠壓等嚴重工傷事故的發生。它響應速度快、可靠性高，是實現沖床本質安全化的關鍵設備。

二、安裝前的準備工作

1. 設備選型：根據沖床的型號、行程、危險區域大小以及安全標準（如EN ISO 13849-1）的要求，選擇合適的光柵型號（如保護高度、分辨率、光軸間距、安全距離等）。
2. 現場勘察：確定沖床工作循環、操作模式，規劃光柵的安裝位置。確保光柵能有效覆蓋所有危險點，同時不影響正常上下料和操作視野。
3. 工具準備：準備好電鉆、螺絲刀、水平儀、卷尺、電纜扎帶等安裝工具。
4. 斷電安全確認：在開始安裝前，務必確保沖床及配套設備的總電源已完全關閉并上鎖掛牌（LOTO），防止誤啟動。

三、安裝步驟詳解（圖文結合）

（此處為文字描述，實際響應中將提供高清圖片鏈接示意）

1. 確定并標定安裝位置：

• 根據計算好的安全距離（確保在滑塊到達下死點前，手無法進入危險區），在沖床工作臺兩側或合適位置，用記號筆標出發射器和接收器的安裝中心線。

• 高清圖示意：一張展示工人使用卷尺和水平儀在沖床立柱上測量標線的現場圖片。

1. 安裝支架與固定光柵：

• 通常使用配套的L型或直型安裝支架。將支架對準標線，用電鉆打孔，并用高強度螺栓牢固固定。

• 將安全光柵的發射器和接收器分別安裝到兩側的支架上，初步擰緊固定螺絲。

• 細節圖示意：一張特寫圖片，展示光柵本體與安裝支架的連接結構及固定螺栓。

1. 對齊與調平：

• 這是最關鍵的一步。接通光柵的臨時電源（與控制柜主電源分離），通過觀察光柵自帶的對齊指示燈或使用專用對光工具，精細調整發射器和接收器的角度與高度，確保所有光束精確對準，所有指示燈顯示正常（通常為綠色常亮）。

• 使用水平儀確保光柵整體處于水平狀態，然后最終鎖緊所有固定螺絲。

• 高清圖示意：一張特寫圖片，清晰顯示發射器與接收器鏡頭對齊，以及控制盒上“對齊正?！钡木G色指示燈狀態。

1. 電氣接線：

• 根據接線圖，將光柵控制器的輸出安全信號（通常是OSSD安全輸出信號）可靠地接入沖床控制系統（如PLC或急?；芈罚?。

• 確保接線牢固，使用線號管標識，并將電纜穿入波紋管或用扎帶規范整理，防止被運動部件拉扯或磨損。

• 細節圖示意：一張展示控制柜內接線端子排上，光柵信號線規范接入并標識清晰的圖片。

1. 功能測試與調試：

• 恢復供電。先進行靜態測試：用測試棒或身體部位遮擋任意一束光，沖床應立即停止運行或無法啟動。

• 進行動態測試：在寸動或單次行程模式下，模擬遮擋光幕，驗證沖床能否在安全距離內可靠停止。

• 測試旁路、復位等功能是否正常。

• 高清圖示意：一張動態測試圖片，展示操作員使用測試棒遮擋光束，同時沖床滑塊緊急停止在安全位置的瞬間。

四、安裝注意事項

• 安全距離是核心：必須嚴格按照標準公式計算并確保，距離不足會留下安全隱患。
• 避免干擾：安裝位置應避開強光直射（如窗戶）、強烈振動源以及可能產生電磁干擾的其他設備。
• 定期維護：安裝后，需建立定期點檢制度，清潔光學鏡頭，檢查固定件是否松動，并定期進行功能測試，確保其始終處于有效狀態。
• 配套設備集成：對于自動化生產線，安全光柵需與送料機、機械手等配套設備的控制系統進行安全聯鎖，形成整體的安全防護網絡。

五、

正確安裝和維護安全光柵保護器，是保障河北滄州乃至全國沖壓行業安全生產的堅實基礎。通過上述詳細的安裝指導和清晰的高清圖片，希望能幫助設備管理人員和技術人員更規范、更安全地完成這項工作，筑牢沖床作業的生命安全防線。

（注：本文所述為通用安裝指導，具體操作請務必嚴格遵守所選光柵產品的官方說明書及國家相關安全規程。）
